法面小段排水溝フィルタ『ハイランナー』

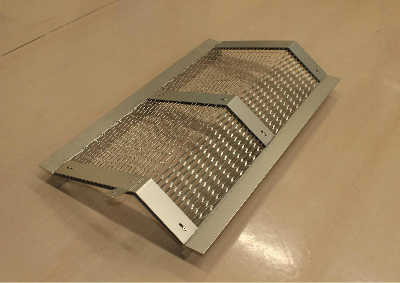

概 要

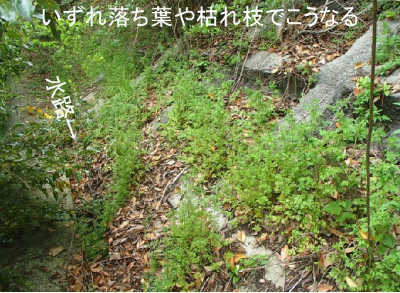

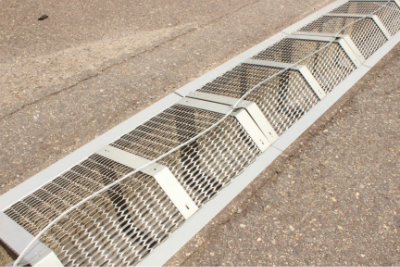

『ハイランナー』は、法面小段排水溝用フィルタです。小段排水溝は落葉の堆積で通水不良となりやすく、オーバーフローによって法面を崩壊させてしまうことがしばしばあります。ハイランナーは、このような崩壊の防止を目的とします。鋼製のフィルタを山型の形状にすることによって、晴天時は落葉が乾きやすく、自然の風で落葉を吹き飛ばすことができます。このように自然の力を利用し、降雨前は排水溝を清掃済み状態にすることができ、降雨時の表流水は、適切に排水溝へ流入させ排水させます。
ちなみにハイランナーの名前の由来は「枝や葉が、排水溝に入らん」→「入らんなー」です。広島では、「入らない」を「入らん」と言います。

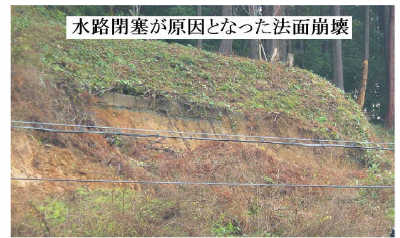

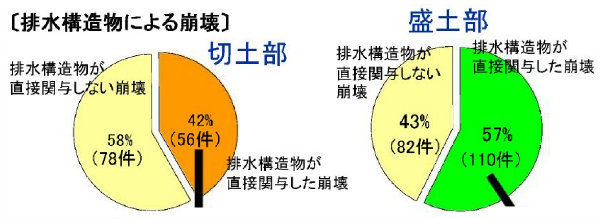

法面の崩壊原因

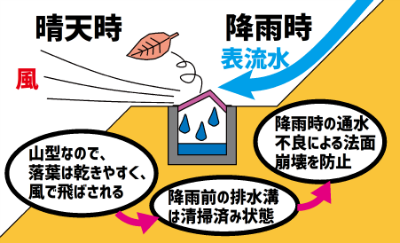

ハイランナーの役割
①晴天時は、特殊メッシュ構造の通気性を活かし、落葉の乾燥を促進し飛散を促します。
②落葉の飛散によって、降雨前の排水溝は、清掃済み状態となります。
③降雨時は、雨水を取り込む特殊形状を活かし、排水を維持します。
↓
【最終目標】排水能力を維持して、法面小段排水溝のオーバーフローを防ぎ、法面崩壊を抑止することにあります。

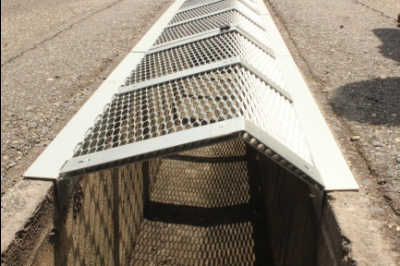

特長
・頂点を偏心させた三角断面とすることで、枝葉などが堆積しても溝への排水能力を維持します。
２.特殊立体メッシュの採用
・表面の凹凸が枝葉との接点を減らし通気性を確保、排水溝内部からの通気も活用し、堆積した枝葉の乾燥を促し自然に飛散させることで、排水機能を維持しながら清掃作業が節減できます。
・フィルタを取り外さなくても、開口率の高いメッシュから側溝内が確認できます。
３.軽量・高耐食性
・高耐食性メッキ鋼板を採用し、腐食に強い。
・製品重量も3kg程度のため、運搬、設置が容易。

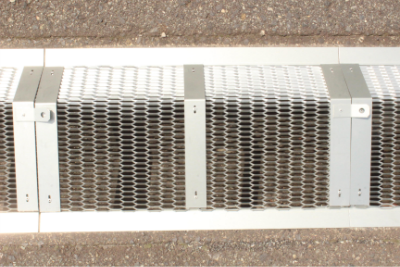

４.飛散防止用フェイルセーフシステム
・強風による万一の飛散対策として、ステンレスワイヤーによる連結が可能です。

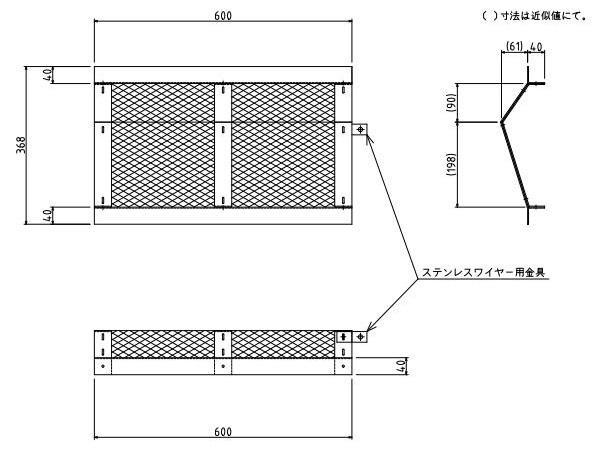

仕様
高耐食性めっき鋼板
Ｌ＝600（一般的なＵ字溝のＬ＝600に合わせました）
重量3.1ｋｇ/枚
ワイヤーによる飛散防止対策が可能
注意事項
・フィルタは蓋ではありませんので、上載は不可となります。
・清掃の低減を目指していますが点検と清掃不要ではありません。点検と必要に応じて清掃を行って下さい。
・切断面に軽度の初期赤錆が発生しますが、安定した保護皮膜が切断面を覆いますので、長期的には腐食はほとんど進行しません。その後、時間の経過とともに保護皮膜の効果により、進行が抑えられ、端面を覆い目立たなくなります。
・運搬・敷設する際には、必ず革手袋など着用し、素手で取り扱わないようにしてください。鋭角部がありますので、ケガをする恐れがあります。
