4次元地盤モデリングソフト「EVS」の紹介

Earth Volumetric Studio

地質の3次元モデリングができる
地層推定の不確実性が定量的に評価でき、地質リスクマネジメントができる
N値や岩級区分の分布を表示し、基礎地盤が確認できる
３次元CADデータは表示できる
土壌汚染の分布が確認できる。土工数量や汚染の処分費が算出できる
原子力発電所の汚染分布を表示できる
地震の震源位置及びマグニチュードを3次元で表示し、さらに時系列で変化を表現できる
大気汚染の解析結果が表示できる
探査結果が3次元で表示できる
作成した３DモデルをPDFで納品できる
作成したモデルを３Dプリンタに出力できる

活用例

地質モデルリング



複雑な3次元の地層モデルが簡単に作れます。断層も表現できます。多数の地質データも取り扱うことができ、データの追加も容易です。

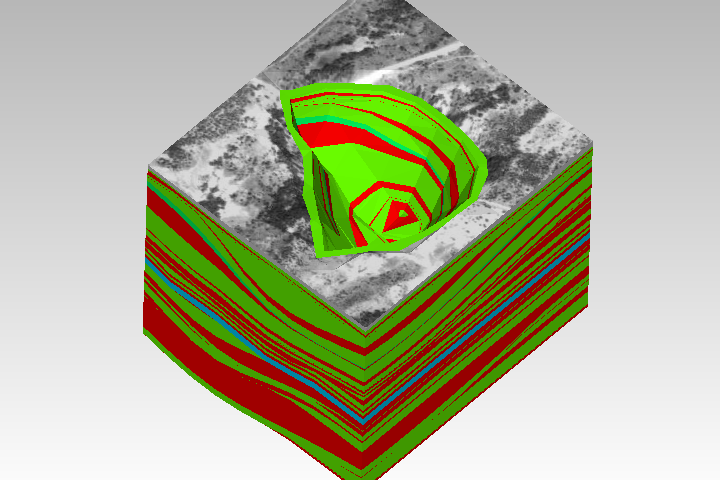

地層ごとに掘削のボリュームが算出できます。


　

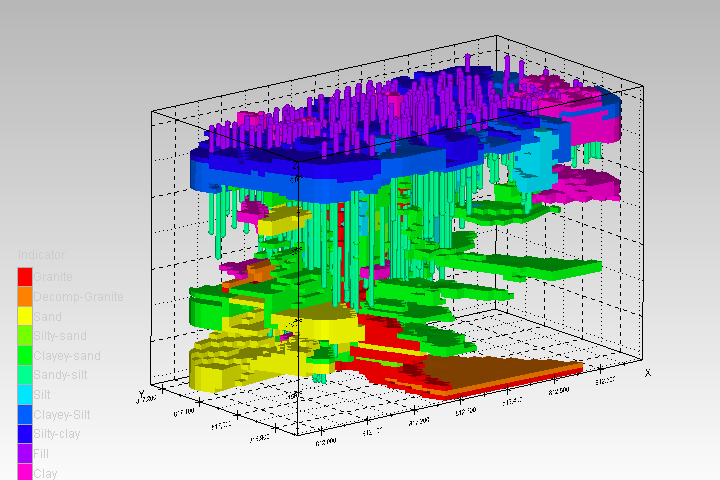

Indicator Kriging手法は、地層の推定に役立ちます。

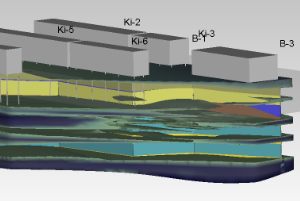

基礎地盤の調査

N値の分布や岩級区分をKriging手法により3次元的に推定することが可能であり、対象箇所の基礎地盤を確認できます。また、確率統計処理により不確実性の高い箇所を定量的に評価できるため、追加ボーリング箇所を特定し、地質リスクマネジメントが可能です。


3次元CADの表示

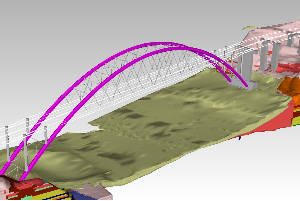

3次元CADを読み込むことが可能です。また、EVSで作成した地質断面などをCADに出力することも可能です。


土壌汚染

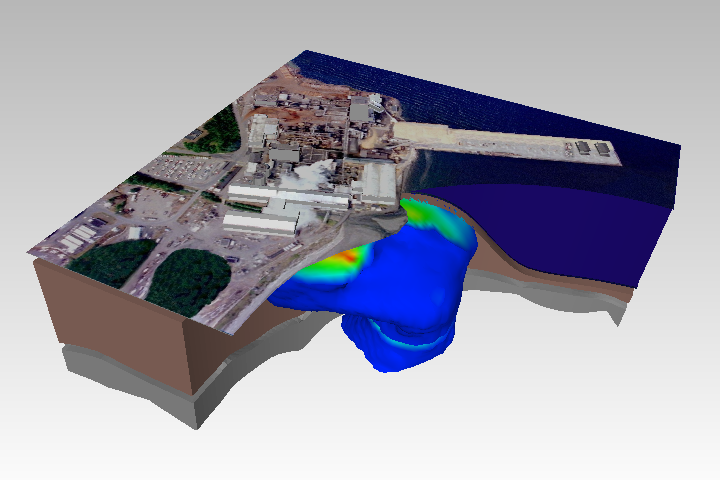

汚染濃度データを入力することによって、土壌汚染の3次元分布を可視化します。汚染の分布を読み取り、浄化計画・モニタリング計画をサポートします。地層ごとに汚染の範囲とその体積、処分費用が算出できます。


　

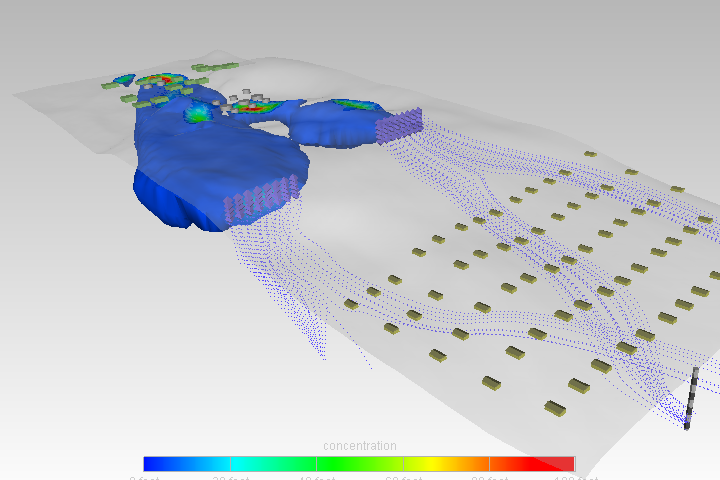

汚染物質の移流・拡散解析結果も表現できます。
また、GISやCAD、イメージ画像を３次元化でわかりやすく表現できます。


原子力発電所周辺の汚染分布の表示

原子力発電所の汚染分布を2次元で表示しました。随時公開される汚染データを更新し、時系列で汚染の拡散状況を表現しました。


地震の震源を時系列で表示

熊本地震の震源位置とマグニチュードを3次元で表現した例です。さらに、前震から本震、本震後の地震を時系列で連続的に表現しました。アニメーション機能で、動画ファイル等に変換できます。


大気汚染解析結果の表示

都市の大気汚染のシミュレーション結果の表示をします。健康や安全に与える影響に関する情報を表示し、それらの問題解決に寄与します。


探査結果の表示

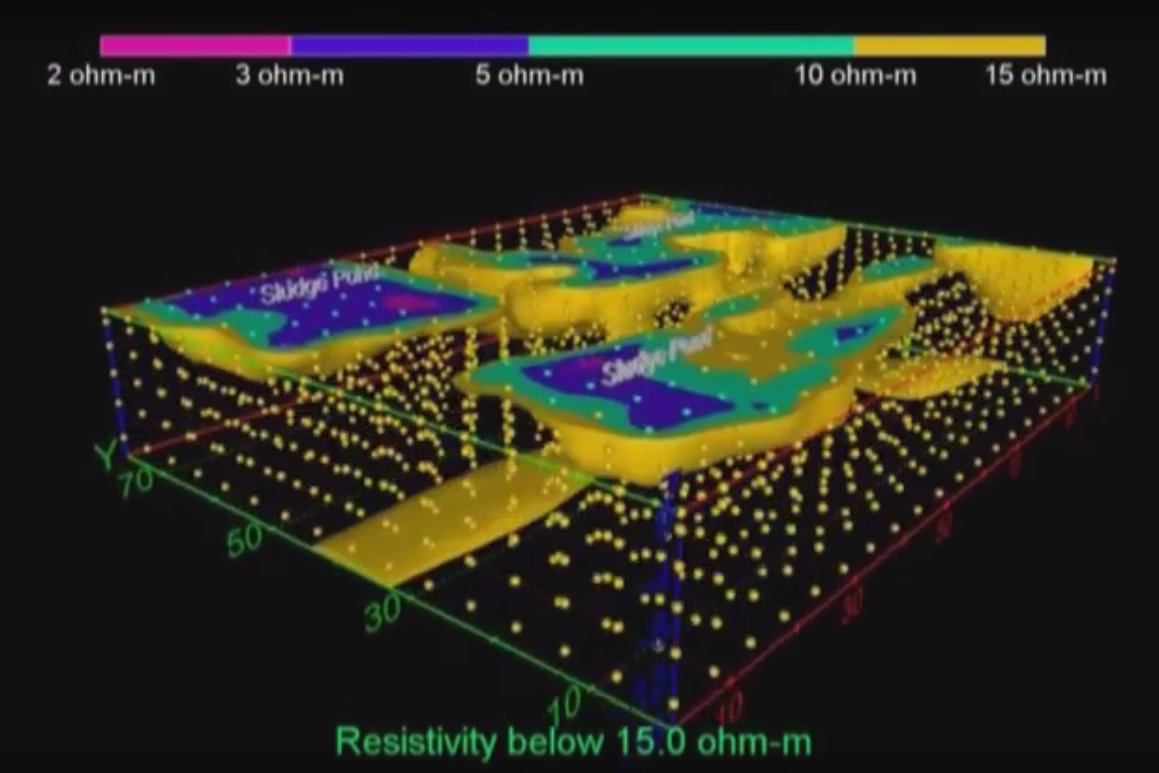

電気探査結果を3次元で表現しています。


　

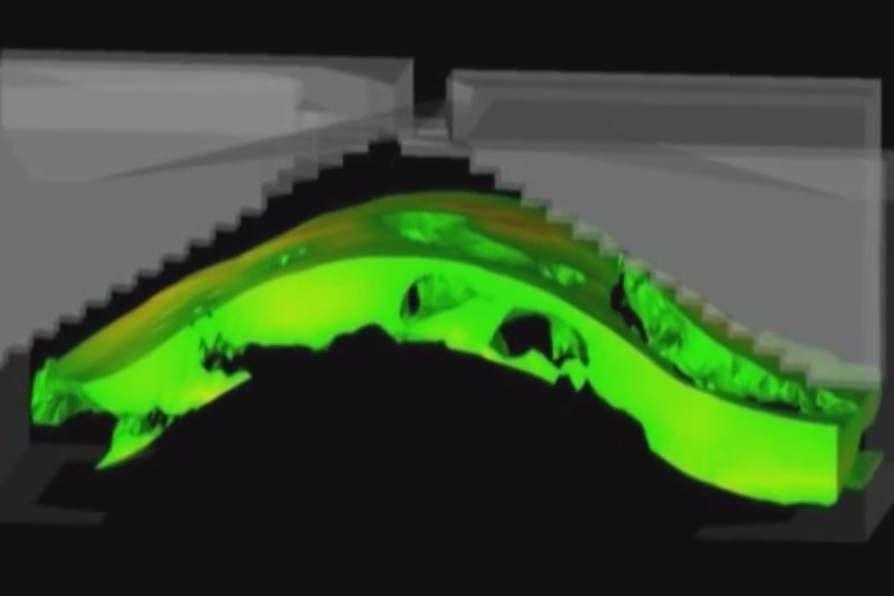

歴史的建造物の屋根の探査結果を表示しています。劣化状況を分かりやすく表現できます。

ページトップへ

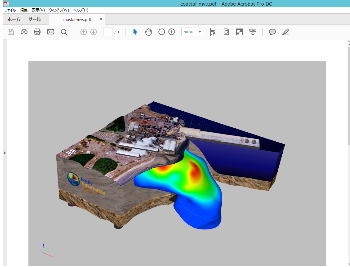

PDFで納品できる

EVSで作成したモデルが、PDFで納品できます。パソコンでPDFを開き、3次元モデルをマウスでクルクル回して確認することができます。


３Dプリンタに出力

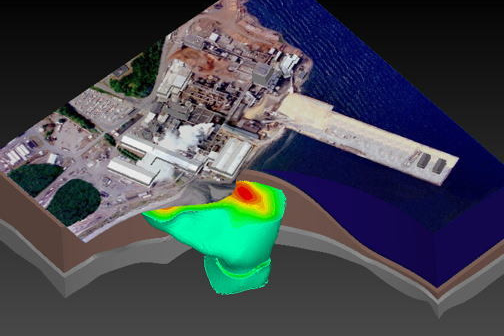

EVSで作成したモデル（画像）


　

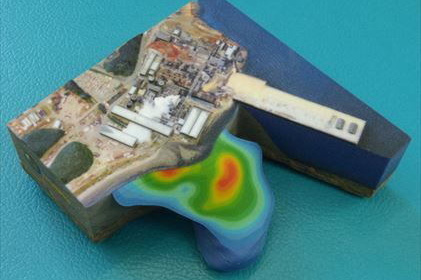

作成したモデルを３D模型（フルカラー）に出力できます。当社は、３Dプリントサービスも行っております。
